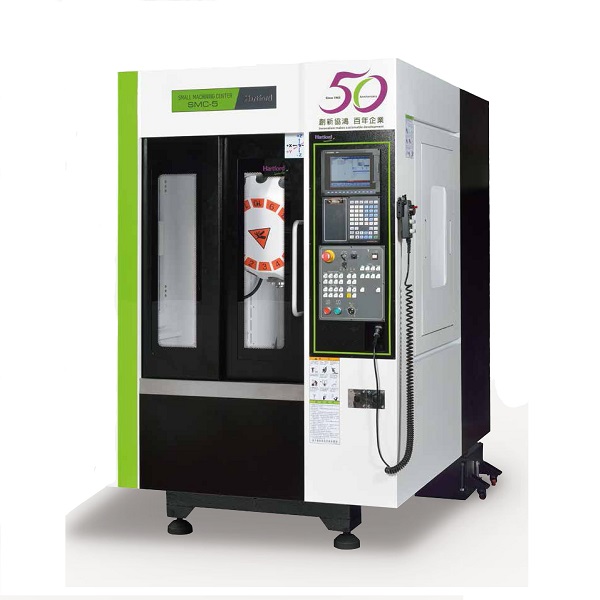

Hartford SMC series

机型特点﹕

  • 一台高效率、动作轻巧的加工中心机,专为3C产业加工而设计。
    +稳重的底座与立柱结构: 超大底座与立柱结构以及内部肋骨强化设计,
    增加机体结构强度与刚性。
    +无配重平衡: 採用超大尺寸Z轴螺杆驱动主轴头上下移动,动作快速且顺畅。
    +高刚性结构: 机器的结构体完全採用高级米汉纳铸铁製成,再施以应力削除处理,
    以达到最佳的材质稳定性。
    +三轴线轨: X,Y,Z轴配置高级线轨,加上线轨间的大跨距设计,保证加工中之优
    异稳定性。
    +机顶冲屑装置: 降低温度、提升精度。



Description

规格
SMC-5
工作台
工作台面积
600×400 mm
工作台最大载重量
250 kg
行程
纵向行程(X轴)

500 mm

横向行程(Y轴)
400 mm
上下行程(Z轴)
300 mm
主轴
主轴锥度
ISO30
主轴转速(齿轮式)
Mitsubishi: 12000 opt.15000/24000 FANUC: 10000 opt. 15000/20000 rpm
进给
快移速度(X/Y/Z)
Mitsubishi: 50/50/50 FANUC: 48/48/48 m/min
自动换刀系统
刀具数目
14/21 (Turret type) pcs
