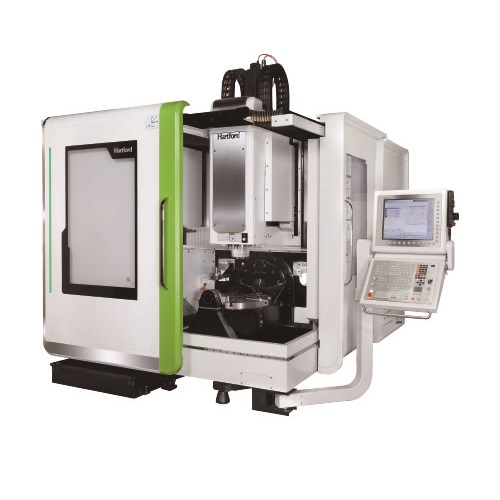

Hartford 5A series

+X-axis guide ways are set on stepped bed
+Full-support design on Y-axis
+Oversized design on base
+Overlap design on 3-axis

Description

规格
5A-650

5A-600T

工作台
工作台面积
φ650 mm
φ600xW500 mm
工作台最大载重量
Horizontal:300 Vertical:200 kg8000 kg
500 kg
行程
纵向行程(X轴)

660 mm

650 mm
横向行程(Y轴)
550 mm
1000 mm
上下行程(Z轴)
460 mm
600 mm
主轴
主轴锥度
ISO40, HSK-A63(24K only)
ISO40/HSK-A63
主轴转速(直结式)
6000 rpm10000 opt.12000/15000 rpm
#40: 10000 opt.15000/20000 rpm
主轴转速(内藏式)
opt. 24000 rpm
opt. 24000 rpm
进给
快移速度(X/Y/Z)
24/24/20 m/min
36/36/36 m/min
自动换刀系统
刀具数目
S:20 opt.A:32/40 pcs
16 opt.24/32/40 pcs
