Nidec 卧式加工中心 HMC500

實現最大級別的高速性：快進速度63m/min，最大進給加速度1G。移動量760x760x800mm，工作台500x500mm。

實現最大級別的高速性

快進速度63m/min，最大進給加速度1G

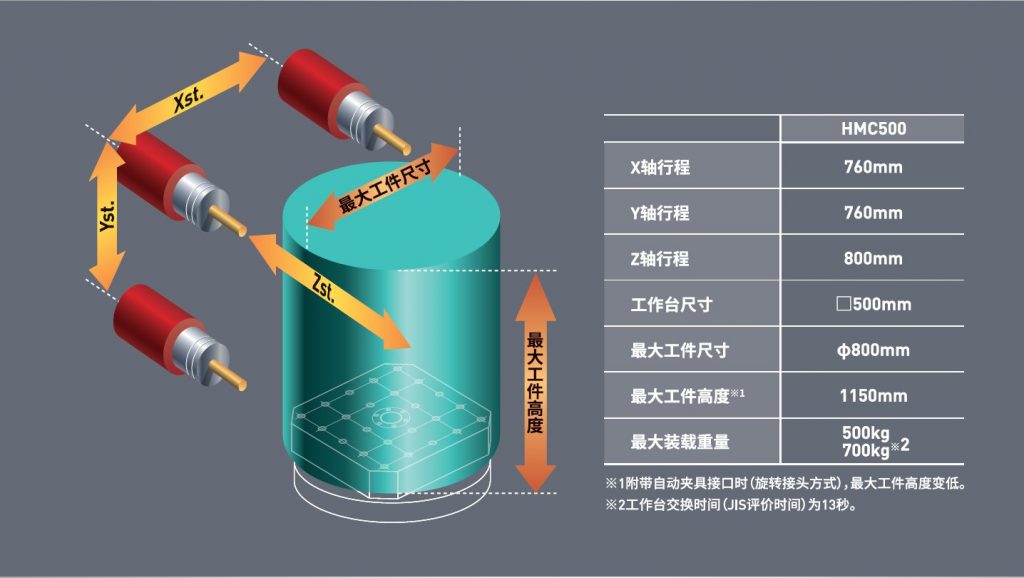

• 移動量：760x760x800mm
• 工作台尺寸：500x500mm
• 最大工件尺寸：Φ800x1150mm
• 快進速度：63000mm/min
• 最大進給加速度：1G
• 刀庫容量：60把
• 刀具最大直徑：Φ170mm

主要構造

採用高速移動的高剛性結構設計

透過移動體重量優化與伺服ATC技術，結合寬幅立柱和高剛性滾柱導軌，實現了快進速度63m/min，加速度1G，C to C：2.9秒，此設計可大幅減少非切削時間。

最優化機構設計

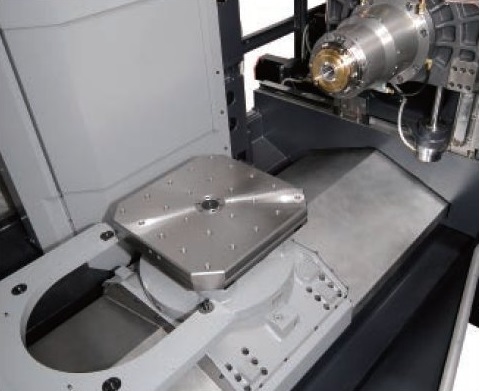

採用Z軸一片式護板的構造，有效預防切屑堵塞，顯著提升設備穩定性與可靠性。

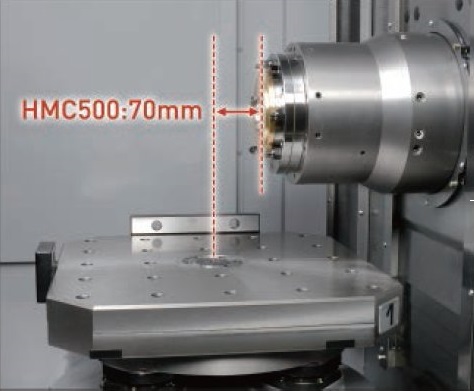

縮短主軸至工作台中心的距離，使加工時可使用短刀具進行高剛性加工。

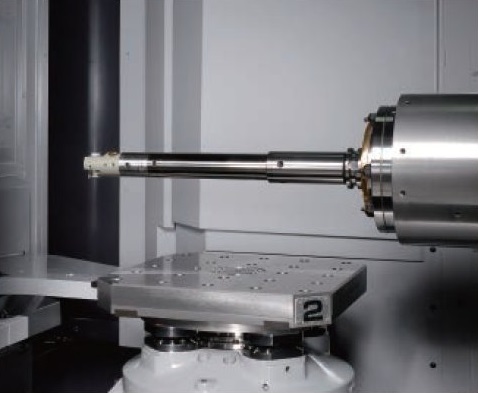

支持安裝超出工作台尺寸的刀具，可在不旋轉工作台的情況下進行鏜深孔等加工。刀具最大長度 550mm（刀具長度在475mm以上，刀具直徑需符合限制條件）。

ATC（自動刀具交換系統）

ATC及刀庫驅動採用伺服馬達，實現了穩定的刀具交換和超羣的耐久性。標準配備可變ATC功能，在使用重刀等時，通過在刀具登錄時設定慢速旋轉，ATC轉速會自動變慢，可以進行順暢的刀具交換。

刀具最大直徑 Φ170mm　刀具最大長度 550mm　刀具最大重量 12kg

APC（自動工件交換系統）

APC的機構僅採用工作台升降機和回轉機構的直接轉向方式，縮短工作台的交換時間。該設計還考慮了系統化擴展（多聯APC及自動搬運工作台），可靈活應對生產綫配置。

主軸

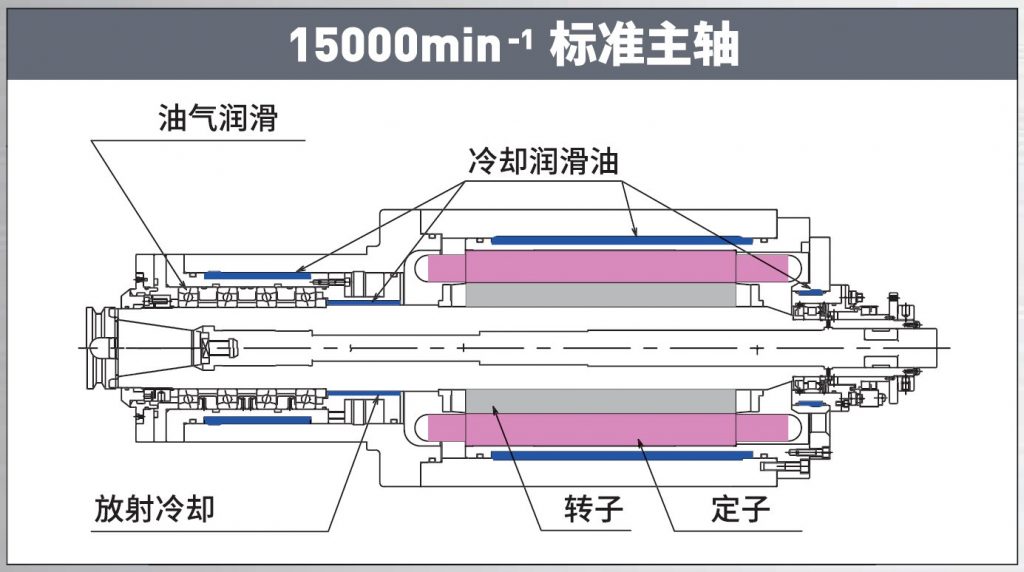

主軸軸承採用油氣潤滑系統，通過溫控的冷卻油在主軸外殼周圍的槽循環的方式抑制主軸的伸長。另外，採用OKK獨有的放射冷卻機構，可防止馬達產生的熱量向主軸傳遞。
